Les piscines extérieures, les spas et les jeux d’eau sont conçus pour créer des environnements confortables et attrayants. Derrière chaque installation se cache toutefois un système électrique complexe qui alimente les pompes, les chauffages, les systèmes de filtration et l’éclairage. Dans ces environnements, l’eau augmente considérablement les risques électriques, rendant indispensable une protection fiable.

Que ce soit pour des applications résidentielles ou commerciales, le Shock Block de Littelfuse offre une solution éprouvée en matière de sécurité électrique, contribuant à protéger les personnes et les équipements là où l’eau et l’électricité se rencontrent.

Comprendre les risques électriques dans les environnements aquatiques

Les piscines, les spas, les fontaines et les aires de jeux aquatiques présentent des défis de sécurité particuliers en raison de la conductivité de l’eau et de l’exposition constante aux conditions extérieures. Parmi les risques courants, on peut citer :

Une conductivité accrue dans les environnements humides
L’exposition à des câbles ou à une isolation endommagés
Un risque accru de défauts à la terre dans les installations extérieures
Le contact direct entre les personnes et les surfaces conductrices

Ces facteurs augmentent le risque de choc électrique, en particulier lorsque des équipements tels que les pompes, l’éclairage ou les systèmes de chauffage génèrent un courant de fuite

La conformité est essentielle, mais pas suffisante

Les codes électriques établissent des exigences de base en matière de sécurité pour les installations aquatiques. Celles-ci comprennent :

Une protection par disjoncteur différentiel (GFCI) ou par disjoncteur différentiel à usage spécifique pour les équipements de piscine
La protection des pompes, des chauffages et des charges électriques associées
La mise à jour des exigences en cas de remplacement ou de modernisation des équipements

Bien que ces exigences soient essentielles, de nombreuses applications extérieures et commerciales bénéficient d’une protection renforcée en raison de l’exposition aux conditions environnementales, de la complexité des systèmes et des exigences opérationnelles.

Protection active contre les défauts à la terre Shock Block

Le Shock Block de Littelfuse est conçu pour améliorer la sécurité électrique dans les environnements exigeants en :

Détectant les courants de fuite
Surveillant la continuité de la mise à la terre
Coupant rapidement l’alimentation avant que les conditions dangereuses ne s’aggravent

Il est conforme aux normes UL 943 et UL 943C relatives à la protection par disjoncteur différentiel (GFCI) et par disjoncteur différentiel à usage spécifique, offrant ainsi une solution complète pour les applications standard et celles impliquant des charges plus élevées.

Certification et conformité

Homologué UL (tous les modèles)	UL1998
Homologué CSA (tous les modèles)	LR 53428
Homologué cULus	disjoncteur différentiel de classe A (UL 943) E330856 EGFPD (UL 943/UL 1053) E359574 Modèles pour zones dangereuses E537175
Homologué UL	disjoncteur différentiel de classe A (UL 943) E330856 EGFPD (UL 943/UL 1053) E359574 Modèles pour zones dangereuses E537175

Fonctionnement du Shock Block

Il est essentiel de comprendre le fonctionnement des dispositifs de protection électrique lors de la conception ou de l’entretien de systèmes de piscines et de jeux d’eau sûrs. Le Shock Block de Littelfuse est conçu pour surveiller en permanence le courant électrique et réagir rapidement dès la détection de conditions dangereuses.

Comment fonctionne la protection

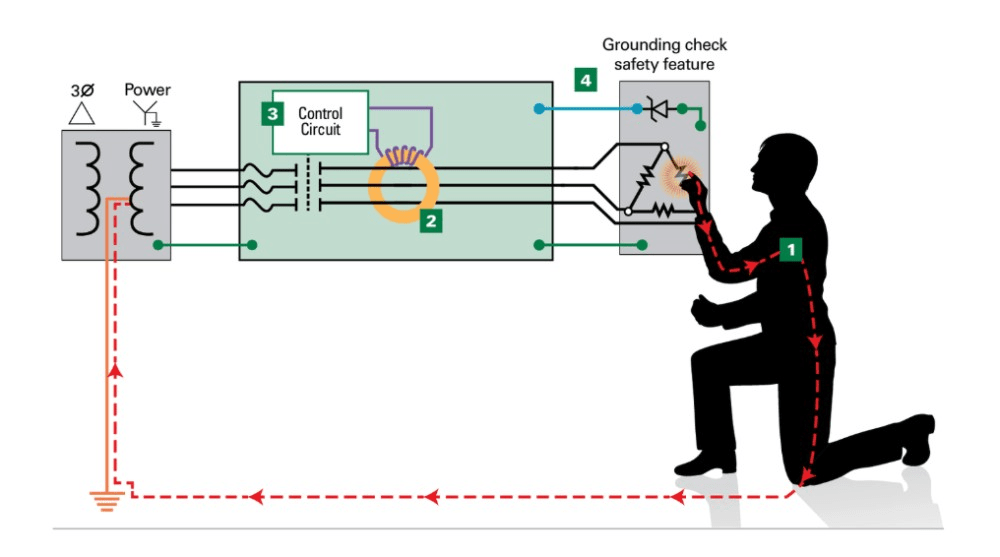

Le Shock Block détecte les déséquilibres du courant électrique et coupe l’alimentation avant qu’une situation dangereuse ne puisse se produire. Le processus peut être décomposé en quatre étapes clés :

Circulation du courant par un chemin non prévu
En cas de défaut, le courant électrique peut circuler en dehors du chemin prévu, notamment à travers une personne en contact avec un équipement sous tension ou de l’eau conductrice.
Détection d’un déséquilibre de courant
Un transformateur de courant interne surveille en permanence le système et identifie tout déséquilibre entre le courant sortant et le courant de retour. Ce déséquilibre indique la présence d’un courant de fuite, susceptible de présenter un risque d’électrocution.
Coupure du circuit à des fins de protection
Lorsqu’un défaut est détecté, le circuit de commande du Shock Block réagit en ouvrant le circuit et en coupant l’alimentation. Cette déconnexion rapide contribue à protéger le personnel en empêchant toute exposition prolongée au courant électrique.
Surveillance de la continuité de la mise à la terre
Le système vérifie également l’intégrité de la connexion à la terre entre l’appareil et la charge. Si le fil de terre est endommagé, déconnecté ou présente une résistance élevée, l’appareil déclenche une alarme et met le circuit hors tension. Cette protection proactive permet d’empêcher l’apparition d’une tension dangereuse.

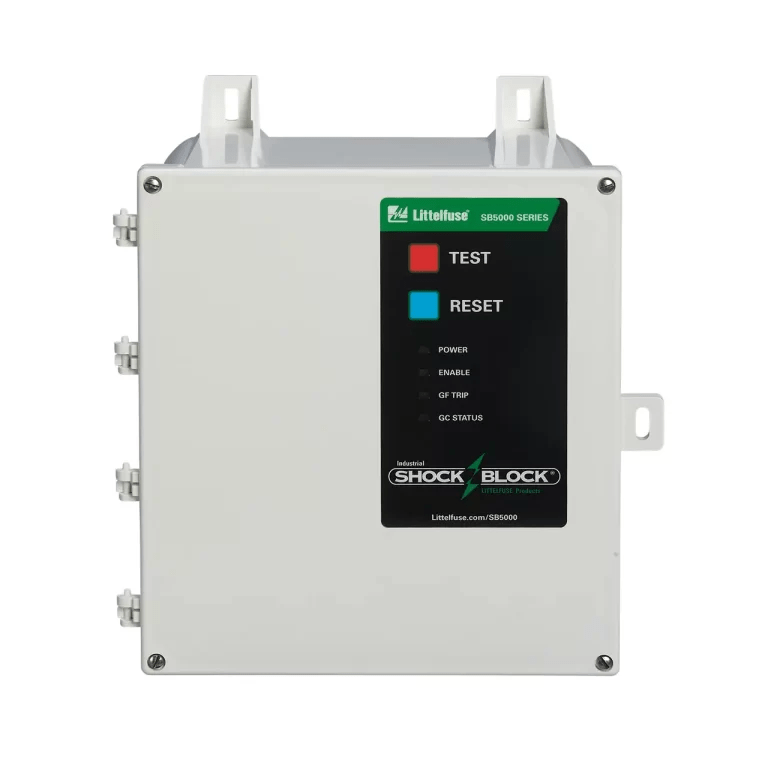

Shock Block SB5000 pour piscines commerciales, spas et jeux d’eau

Pour les grands systèmes de piscines, spas et jeux d’eau fonctionnant à des intensités ou tensions élevées, la série Shock Block SB5000 offre une protection avancée des personnes lorsque les dispositifs GFCI standard ne sont pas adaptés.

Le Shock Block industriel SB5000 est conçu pour répondre aux exigences des normes UL 943 et UL 943C, tant pour la protection par disjoncteur différentiel (GFCI) que pour la protection par disjoncteur différentiel à usage spécifique. Il est couramment utilisé dans les environnements commerciaux et industriels où des équipements à forte charge sont utilisés et où une protection fiable est essentielle. Principales fonctionnalités de protection

Le SB5000 offre une approche globale de la sécurité électrique en :

La protection du personnel contre les chocs électriques dans les applications où les disjoncteurs ou prises GFCI standard ne sont pas disponibles
La détection des courants de fuite et l’isolation des risques électriques avant qu’ils ne s’aggravent
La surveillance de la continuité du circuit de terre pour identifier les défauts à un stade précoce et réduire les risques
La préservation de la longévité des équipements grâce à la détection des sous-tensions, des baisses de tension et du cliquetis des contacteurs

Configurations de protection flexibles

Le SB5000 est disponible en plusieurs configurations pour prendre en charge un large éventail d’applications :

Modèles disjoncteurs différentiels de classe A avec un seuil de déclenchement fixe de 6 milliampères pour la protection du personnel
Modèles disjoncteurs différentiels à usage spécifique avec un seuil de déclenchement de 20 milliampères pour les applications nécessitant des seuils plus élevés
Modèles de dispositifs de protection contre les défauts à la terre des équipements avec des seuils de déclenchement réglables de 6 à 100 milliampères par paliers de 10 milliampères
Cette flexibilité permet aux entrepreneurs et aux ingénieurs d’adapter les niveaux de protection aux exigences spécifiques de l’installation.

Applications typiques

Le SB5000 est particulièrement adapté aux :

Grands systèmes de piscines et de spas commerciaux
Pompes triphasées et équipements de chauffage
Parcs aquatiques et installations aquatiques
Installations où l’intensité ou la tension dépasse les capacités des disjoncteurs différentiels standard

En offrant une protection adaptable et hautement performante, le SB5000 contribue à garantir un fonctionnement sûr des systèmes électriques aquatiques les plus exigeants.

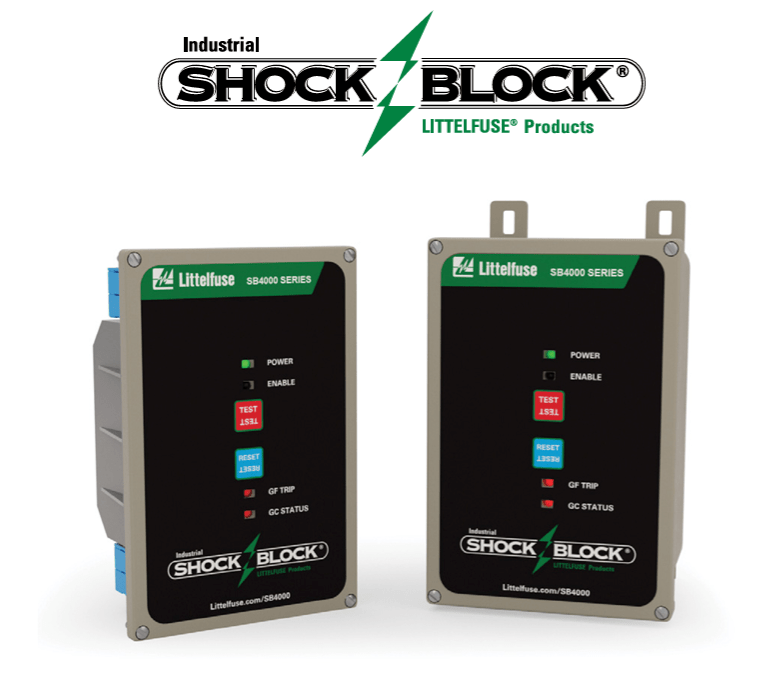

Shock Block SB4000 pour les piscines résidentielles et les jeux d’eau

La série Shock Block SB4000 offre une protection GFCI de classe A fiable pour les piscines résidentielles, les spas et les jeux d’eau extérieurs fonctionnant sur des circuits dérivés de 30 ampères. Elle est conçue pour fonctionner de manière fiable en extérieur et dans des environnements humides, grâce à des circuits dotés d’un revêtement conforme qui protègent contre l’humidité et la corrosion. Elle intègre également un autotest automatique continu pour vérifier son bon fonctionnement, et se déclenche en cas de défaut interne afin de garantir une protection permanente.

Une protection fiable

Seuil de déclenchement fixe de 6 milliampères de classe A pour la sécurité des personnes
Détecte les courants de fuite et coupe rapidement l’alimentation
Un filtrage avancé réduit les déclenchements intempestifs dus aux charges des moteurs
Assure une protection là où les solutions GFCI standard ne sont pas adaptées

Installation simple

Conception compacte sans fils volants
Montage réglable et entrée de gaine flexible
Bornes sans vis pour un câblage plus rapide
Options de réarmement manuel ou automatique

Le SB4000 offre une protection pratique et fiable pour les environnements résidentiels en contact avec l’eau, contribuant ainsi à réduire les risques électriques tout en garantissant un fonctionnement sûr du système.

Conçu pour un usage résidentiel

Les applications idéales comprennent :

Piscines et spas de jardin
Fontaines décoratives et jeux d’eau
Équipements de piscine tels que pompes, chauffages et systèmes de filtration
Charges électriques extérieures à proximité de l’eau

Le SB4000 est compatible aussi bien avec les nouvelles installations qu’avec les mises à niveau, ce qui permet de respecter les exigences réglementaires tout en améliorant la protection globale.
