Connecteurs à levier et connecteurs à visser comment choisir la bonne solution pour votre projet

1-octobre-2026

Par Greg Anliker, directeur de l’expérience utilisateur, IDEAL Electrical

Il existe de nombreux types de connecteurs de fils, et parfois, cela peut devenir compliqué pour les électriciens de déterminer lequel est le plus approprié. Les options telles que les connecteurs à visser et les connecteurs à levier conviennent parfaitement à une grande variété d’applications, peu importe leur conception.

Cependant, ils possèdent également des caractéristiques et des avantages spécifiques qui répondent de manière unique à certains types de travaux. Pour déterminer quel connecteur utiliser, les électriciens doivent non seulement comprendre le fonctionnement des connecteurs à levier et à visser, mais aussi connaître les types de travaux qui conviennent le mieux à chacun d’eux.

Que sont les connecteurs à levier et les connecteurs à visser ?

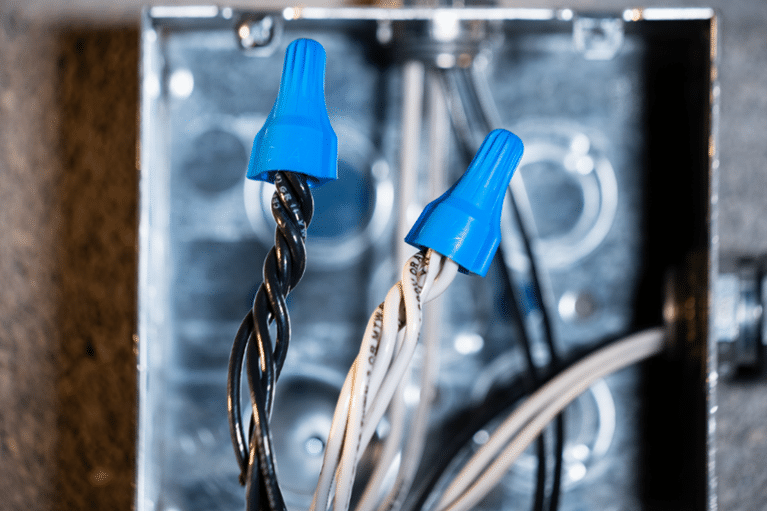

Deux des types de connecteurs de fils les plus couramment utilisés dans les travaux électriques résidentiels et commerciaux sont les connecteurs à levier et les connecteurs à visser. Lorsque l’électricien utilise un connecteur à visser pour raccorder deux fils, il dénude les deux fils à la longueur désirée avant de les insérer dans le connecteur et de les torsader ensemble. Le ressort interne et la coque externe travaillent conjointement pour sécuriser le raccordement en serrant fermement les fils. L’installation adéquate des connecteurs à visser exige du temps et de l’expérience, et ils sont largement utilisés dans presque tous les types de travaux électriques en Amérique du Nord.

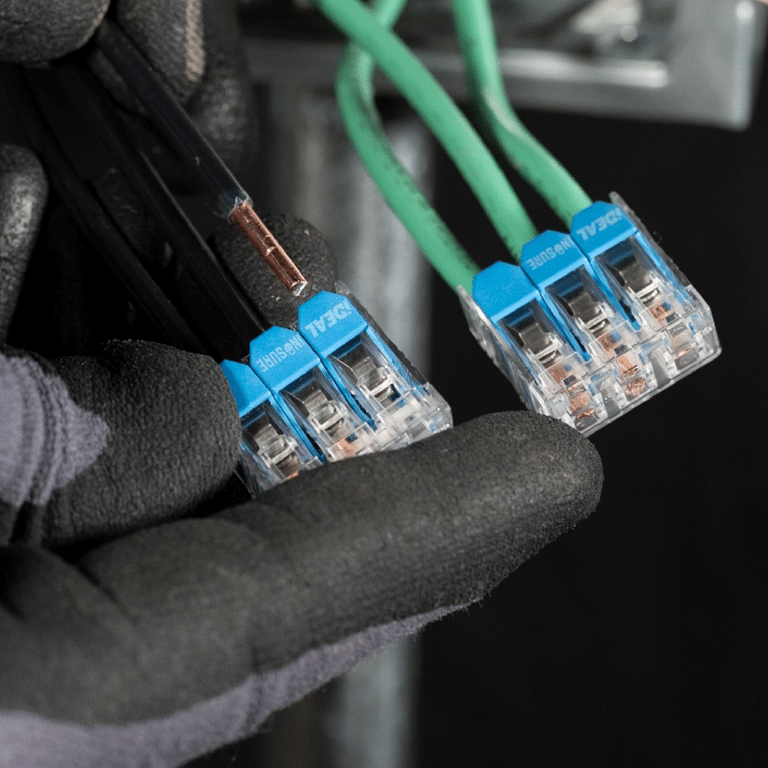

D’un autre côté, la simplicité d’utilisation des connecteurs à levier permet d’obtenir des résultats constants. Lors de l’utilisation d’un connecteur à levier, les électriciens relèvent les leviers avant d’insérer les fils, puis les referment pour bloquer les fils en place.

À l’intérieur d’un connecteur à levier, les fils sont insérés dans des ports, c’est-à-dire des ouvertures spécifiques qui séparent chaque fil individuel. En général, les fabricants proposent des connecteurs à levier dans une gamme de différents nombres de ports comme des configurations à 2, 3 ou 5 ports.  Chaque port est conçu pour recevoir un seul conducteur respectant la plage de calibres de fils admissible du connecteur.

Les connecteurs à levier peuvent être utilisés pour des raccordements qui seraient difficiles à réaliser avec des connecteurs à visser, ou pour des projets de grande envergure où leur prix est compensé par des coûts de main-d’œuvre et d’entretien inférieurs. De plus, les connecteurs à levier facilitent le raccordement de fils rigides et toronnés ensemble.

Pour quels types de travaux les connecteurs de fils à visser sont-ils les mieux   adaptés ?

Les connecteurs à visser sont avantageux pour de nombreux types de travaux et constituent un élément de base dans la trousse à outils de presque tous les électriciens en Amérique du Nord. Voici quelques travaux particulièrement bien adaptés aux connecteurs à visser :

• Les installations résidentielles courantes, telles que les prises de courant, les interrupteurs, les thermostats, les sonnettes et les ouvre-portes de garage. Les connecteurs à visser sont offerts en plusieurs tailles et modèles, ce qui permet aux travailleurs de les utiliser pour une grande variété de tâches. Par exemple, le connecteur de fils Can-Twist Wire Connector d’IDEAL Electrical prend en charge des centaines de combinaisons de fils allant du calibre 22 au calibre 8 AWG.
• Les applications commerciales et industrielles peuvent nécessiter de gros fils, avec différentes tailles et combinaisons. Il peut s’agir de systèmes plus complexes avec des charges accrues, tels que des systèmes de sécurité, des interphones, des enseignes lumineuses et des moteurs triphasés. Les connecteurs à visser de grande taille, compatibles avec une large plage de calibres de fils, conviennent parfaitement à ces applications. Par exemple, le  Twister ProFLEX Max est un connecteur à visser de grande taille, conçu pour accueillir des calibres de fils  de 14 à 6 AWG.

Pour quels types de travaux les connecteurs à levier sont-ils les mieux adaptés ?

Les connecteurs de fils à levier présentent des caractéristiques et des avantages qui les rendent parfaitement adaptés à certaines applications particulières. Voici quelques travaux bien adaptés aux connecteurs à levier :

• Les installations au plafond : Ces types d’installations comprennent les avertisseurs de fumée et de monoxyde de carbone (CO) ainsi que les ventilateurs de plafond. La force d’insertion réduite des connecteurs à levier permet aux électriciens d’introduire les fils au plafond sans avoir à lutter contre la gravité. Lorsque les fils pendent du plafond, essayer de les torsader d’une seule main tout en tenant un luminaire ou un appareil peut s’avérer difficile ; les connecteurs à levier, grâce à leur conception facilitant l’insertion, permettent donc d’économiser du temps et des efforts lors des installations.
• Les installations d’éclairage : Les installations d’éclairage sont souvent installées au plafond et utilisent des fils d’appareillage. Le fil d’appareillage est un type spécifique de fil toronné qui comporte un plus grand nombre de brins que les autres. Ces brins ont tendance à s’écarter lorsqu’on les pousse contre un connecteur qui exige une grande force d’insertion. La force d’insertion nulle des connecteurs à levier facilite grandement le raccordement de multiples fils toronnés.

• Les grands chantiers commerciaux : Les projets de construction d’envergure, comme les centres de données, peuvent nécessiter des milliers de raccordements de fils. Dans ce genre de situation, les connecteurs à levier s’avèrent très utiles pour prévenir la fatigue des mains. De plus, ces bâtiments font généralement l’objet d’inspections rigoureuses ; le boîtier transparent des connecteurs à levier permet donc aux électriciens et aux inspecteurs de vérifier visuellement que les fils sont insérés à fond dans leurs ports.
• Les bâtiments préfabriqués : Ces bâtiments peuvent exiger une grande flexibilité lors de l’assemblage des différentes pièces. Les connecteurs à levier sont particulièrement bien adaptés à la préfabrication, car les assemblages peuvent être partiellement câblés hors chantier, puis complétés rapidement une fois installés dans le bâtiment.

Comment utiliser conjointement les connecteurs à levier et à visser

Bien que les connecteurs à visser et à levier répondent chacun à des travaux uniques, ils se complètent également très bien. De nombreux projets de câblage exigent des connecteurs offrant différents niveaux d’adaptabilité, de taille et de fonctionnalité ; ainsi, l’utilisation combinée de connecteurs de haute qualité s’avère parfois plus efficace que l’usage exclusif d’un seul type de connecteur. En tant qu’apprenti, apprendre à utiliser différents types de connecteurs de fils s’avérera bénéfique pour de nombreux types de travaux.

L’apprentissage en électricité représente une expérience enrichissante pour les futurs électriciens. Les connecteurs à visser sont les plus couramment utilisés en Amérique du Nord ; les apprentis les manipulent donc fréquemment pour apprendre à raccorder les fils. Ils peuvent ainsi constater l’amélioration de leurs compétences à mesure qu’ils perfectionnent leur technique de à torsader les fils dans ce type de connecteurs.

Les connecteurs à levier, quant à eux, permettent aux électriciens de réaliser des raccordements fiables et sécuritaires, quel que soit leur niveau d’expérience. Pour les apprentis débutants, les connecteurs à levier dotés d’un boîtier transparent et produisant un clic audible permettent de confirmer facilement que les fils sont correctement dénudés et insérés à fond.

Comment optimiser le choix de vos connecteurs

Des centres de données à la construction résidentielle, les connecteurs à visser et à levier offrent des connexions fiables pour une grande variété de travaux électriques. Cependant, au moment de choisir le modèle de connecteur le plus adapté, les électriciens doivent tenir compte de certaines caractéristiques spécifiques afin de gagner du temps et d’économiser leurs efforts.

Pour les connecteurs à visser, les options qui prennent en charge de larges plages de calibres peuvent combiner sans effort de nombreuses exigences de fils AWG différentes pour un même travail. Les connecteurs à visser de conception ergonomique aident à réduire la fatigue des mains. Les modèles dotés d’ailes offrent une prise supplémentaire, tandis que les connecteurs à visser munis d’un surmoulage procurent un meilleur confort. Les jupes flexibles à l’extrémité aident les connecteurs à s’insérer dans les boîtes de jonction et protègent davantage les fils contre les arcs électriques et les pointes de tension. Les options comme la gamme de produits Twister ProFLEX offrent aux électriciens une large plage de calibres de fils, une conception protectrice et ergonomique, ainsi qu’un surmoulage confortable et facile à saisir.

Certaines caractéristiques des connecteurs à levier permettent aux électriciens de gagner du temps et de garantir la fiabilité de leurs raccordements.  Les connecteurs à levier homologués cUL, conçus pour l’insertion de fils rigides, offrent un gain de temps considérable puisqu’il n’est pas nécessaire de soulever le levier. Sur des projets d’envergure comme les centres de données, leur simplicité d’utilisation permet de réaliser des économies de temps, mais aussi de d’entretien et de mai-d’œuvre. Les connecteurs à levier dotés d’un boîtier transparent, de ports d’essai intégrés et de clics audibles, tels que les connecteurs à levier d’IDEAL Electrical, assurent une parfaite fiabilité dans les raccordements de fils.

Quel connecteur devriez-vous choisir ?

Choisir un connecteur peut s’avérer difficile, mais ces informations devraient vous aider à faire le bon choix.. Il est essentiel de considérer d’abord les exigences du travail, en vous assurant de connaître les types de fils requis ainsi que le budget, le temps et l’espace alloués à la tâche. Les fabricants de connecteurs de fils professionnels réputés ont leurs fiches techniques sur leur site Web, ce qui facilite la sélection d’une option appropriée.

Après avoir choisi le type de connecteur qui répond le mieux à vos critères, recherchez des caractéristiques supplémentaires, comme des conceptions ergonomiques, qui peuvent faciliter le travail. De plus, les connecteurs à visser et à levier ne sont pas les deux seuls types de connecteurs offerts ; si le travail exige des connecteurs spécifiques, tels que des connecteurs de fils enfichables, faites vos recherches et choisissez celui qui convient le mieux aux travaux.
