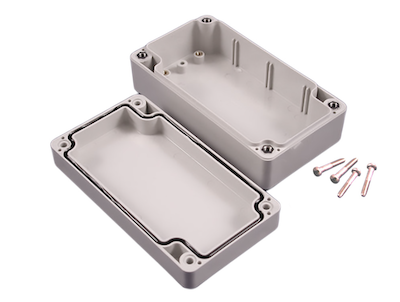

Boîtiers en polycarbonate et en plastique ABS tout usage de type 4X, 6P Série 1554

16-Dec-2021

Principales caractéristiques :

• Parfaits pour le montage de cartes de circuit imprimé ou de composants montés sur rails DIN (voir la galerie de photos ci-dessous pour plus de détails).
• Les versions ABS sont moulées dans un matériau polyvalent qui présente un indice d’inflammabilité UL 94-HB.  Pour usage intérieur.
• Les versions en polycarbonate sont résistantes aux UV et peuvent être utilisées à l’extérieur.  Les boîtiers en polycarbonate gris ont un indice UL 94-5VA et les versions transparentes et fumées ont un indice UL 94V-0.
• Les versions en polycarbonate sont homologuées cUL, norme UL 508A (fichier no E65324).  Les versions en plastique ABS ne sont pas homologuées UL.
• Les boîtiers sont de couleur gris clair (RAL 7035).
• Le couvercle avec garniture d’étanchéité de construction à rainure et languette offre une protection contre les infiltrations d’huile, de poussière et d’eau.
• La garniture d’étanchéité monobloc remplaçable est faite de caoutchouc de silicone homologué UL coulé à haute température.  La garniture est libre dans le boîtier (elle n’est pas préinstallée).
• Modèles en polycarbonate conçus pour répondre aux normes NEMA des types 4, 4X, 6, 6P, 12 et 13, et respecter et dépasser les indices de protection jusqu’à l’indice IP68. (Sauf pour les modèles 1554/55 V qui correspondent seulement au type 4,4 X)
• Les versions en plastique ABS sont conçues pour offrir une protection ayant un indice IP66.
• Le couvercle est fixé au moyen de vis à métaux en acier inoxydable M4, vissées dans une douille intégrée en acier inoxydable résistante à la corrosion, pour montage et démontage fréquents. Toute la quincaillerie est conçue pour prévenir la corrosion survenant dans des milieux agressifs au fil du temps.
• Les vis de couvercle sont imperdables (les trous de couvercle sont filetés lors de la pose initiale des vis).
• Les caractéristiques internes sont optimisées pour différentes options de montage et varient en fonction des dimensions :
  • Les pattes intérieures pour montage sur rails DIN sont moulées dans la plupart des modèles, sauf les dimensions « C » et « D ».
  • Douilles en laiton filetées (M3) intégrées et douilles-entretoises (vis autotaraudeuses no 6) pour le montage d’une carte de circuit imprimé ou d’un panneau intérieur dans tous les modèles sauf le plus petit (« B »).
  • Des guides verticaux pour cartes de circuit imprimé (pour cartes de 1,5 mm d’épaisseur) sont moulés dans tous les modèles sauf le plus petit (« B »).
