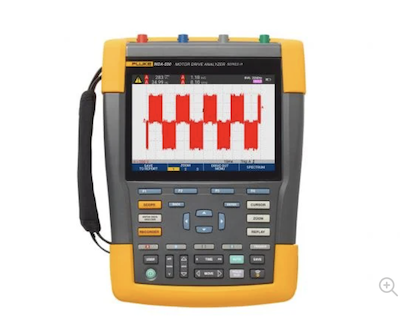

Analyseur de variateurs de vitesse Fluke MDA-550 Série III

7-février-2022

Prinipales fonctions :

  • Tests guidés avec schémas de raccordement pas à pas
  • Profils de mesure prédéfinis pour faciliter la configuration
  • Fonctionnalités intégrées de rédaction de rapports
  • Création facile de rapports de dépannage d´état actuel et d´état final

Simplifiez le dépannage complexe des variateurs de vitesse avec des procédures de test guidées et des mesures de variateurs de vitesse automatisées qui fournissent des résultats de test fiables et reproductibles.
L´analyseur de variateurs de vitesse Fluke MDA 550 permet de gagner du temps et élimine les contraintes liées à la configuration de mesures complexes, tout en simplifiant le dépannage des variateurs de vitesse. Il suffit de sélectionner un test et les mesures pas à pas vous indiquent où effectuer les raccordements de tension et d´intensité, et les profils de mesure prédéfinis vous permettent de capturer toutes les données dont vous avez besoin pour chaque section critique du variateur de vitesse, de l´entrée à la sortie, le bus DC, et le moteur lui-même. Le MDA-550 se charge de tout, des mesures de base aux mesures avancées, et grâce au générateur de rapports intégré, vous pouvez générer facilement et rapidement des rapports avant/après en toute confiance.

Le MDA-550 est l´outil portable idéal pour tester et analyser les variateurs de vitesse. Il permet de localiser et de réparer en toute sécurité les problèmes typiques des variateurs de vitesse de type à onduleur.

  • Mesurez les paramètres clés des variateurs de vitesse notamment les valeurs suivantes : tension, intensité, niveau de tension du bus DC et ondulation AC, déséquilibre d´intensité et de tension et harmoniques, modulation de tension et décharges de tension de l´arbre du moteur.
  • Effectuez des mesures d´harmoniques étendues pour identifier les effets des harmoniques de rang inférieur et supérieur sur votre système d´alimentation électrique.
  • Effectuez des mesures guidées aux niveaux suivants : entrée du variateur de vitesse, bus DC, sortie du variateur, mesures d´arbre et d´entrée moteur avec des schémas de raccordement d´intensité et de tension pas à pas.
  • Utilisez une configuration de mesure simplifiée avec des profils de mesure prédéfinis pour déclencher automatiquement la collecte de données en fonction de la procédure de test choisie.
  • Créez facilement et rapidement des rapports parfaits pour la documentation de dépannage et les travaux en collaboration.
  • Mesurez des paramètres électriques supplémentaires avec la capacité totale de mesure et d´enregistrement d´un oscilloscope 500 MHz pour un éventail complet de mesures électriques et électroniques sur des systèmes industriels.

L´analyseur de variateurs de vitesse Fluke MDA-550 utilise des mesures de test guidées pour faciliter l´analyse
Mesurez l´intensité et la tension d´entrée pour savoir rapidement si les valeurs se trouvent dans les limites acceptables en comparant la tension nominale du variateur de vitesse à la tension réelle fournie. Puis, vérifiez l´intensité d´entrée pour déterminer si l´intensité reste dans la fourchette maximale et que les conducteurs ont la dimension appropriée. Vous pouvez également vérifier si la distorsion harmonique reste à un niveau acceptable en inspectant visuellement la forme d´onde ou en visualisant l´écran de spectre harmonique qui affiche la distorsion harmonique totale et les harmoniques individuelles.

Déséquilibre de tension et d´intensité
Vérifiez le déséquilibre de tension aux bornes d´entrée pour être sûr que le déséquilibre de phase n´est pas trop élevé (> 6 à 8 %), et que la rotation de phase est correcte. Vous pouvez également vérifier le déséquilibre d´intensité car un déséquilibre excessif peut indiquer un problème au niveau du redresseur du variateur de vitesse.

Mesures d´harmoniques étendues
Des harmoniques excessifs ne présentent pas uniquement un risque pour vos machines rotatives, mais aussi pour d´autres appareils connectés au système d´alimentation électrique. Le MDA-550 permet de découvrir les harmoniques du variateur de vitesse mais également les effets possibles de l´électronique de commutation de l´onduleur. Le MDA-550 dispose de trois plages d´harmoniques, du 1e au 51e harmonique, 1 à 9 kHz et 9 kHz à 150 kHz, ce qui permet de détecter tous les problèmes de pollution harmonique.

Bus DC
Dans un variateur de vitesse, la conversion du courant alternatif en courant continu à l´intérieur du variateur de vitesse est cruciale. Il est nécessaire d´avoir la tension correcte et le lissage adéquat avec une faible ondulation pour des performances de variateur de vitesse optimales. Une tension d´ondulation élevée peut indiquer une défaillance des condensateurs ou un dimensionnement incorrect du moteur connecté. La fonction d´enregistrement peut être utilisée pour contrôler de manière dynamique les performances du bus DC en mode de fonctionnement quand une charge est appliquée.

Sortie du variateur de vitesse
Vérifiez la sortie du variateur de vitesse, en particulier le rapport tension/fréquence (V/F) et la modulation de tension. Lorsque des mesures de rapport V/F élevées sont constatées, le moteur risque de surchauffer. Avec des rapports V/F faibles, le moteur connecté peut ne pas être en mesure de délivrer le couple requis à la charge pour effectuer correctement le processus prévu.

Modulation de la tension
Les mesures du signal de modulation de largeur d´impulsions sont utilisées pour rechercher les pics de haute tension qui peuvent endommager l´isolation des enroulements du moteur. Le temps de montée ou la pente des impulsions est indiqué(e) par le relevé dV/dt (taux de changement de la tension au fil du temps). Ce chiffre doit être comparé à l´isolation spécifiée du moteur. Les mesures peuvent également servir à mesurer la fréquence de commutation pour déterminer s´il existe un problème potentiel avec l´électronique de commutation, ou avec la mise à la terre lorsque le signal flotte de haut en bas.

Entrée du moteur
Il est essentiel de veiller à ce que la tension soit fournie au niveau des bornes d´entrée du moteur, et le choix du câblage du variateur au moteur est crucial. Un mauvais choix de câbles peut entraîner une détérioration du variateur de vitesse et du moteur en raison de la réflexion de pics de tension excessifs. Il est important de vérifier que le courant présent au niveau des bornes reste dans la plage de puissance nominale du moteur car une surintensité peut entraîner une surchauffe du moteur et réduire la durée de vie de l´isolation du stator, et provoquer la défaillance prématurée du moteur.

Tension de l´arbre moteur
Les impulsions de tension d´un variateur de vitesse peuvent se coupler du stator du moteur à son rotor, ce qui engendre l’apparition d´une tension sur l´arbre du rotor. Lorsque cette tension sur l´arbre du rotor dépasse la capacité d´isolation de la graisse des roulements, des courants de flashover (étincelles) peuvent apparaître, et provoquer des piqûres et des striures sur la cage de roulement de moteur, susceptibles de provoquer une défaillance prématurée du moteur. Le MDA-550 est fourni avec des pointes de sonde à balais en fibre de carbone capables de détecter facilement la présence de courants de flashover destructeurs. De plus, l´amplitude d´impulsion et le nombre d´événements vous permettront d´agir avant qu´une panne ne se produise. Cet accessoire ajouté vous permet de détecter des dommages potentiels sans investir dans des solutions coûteuses installées de façon permanente.

Les mesures guidées pas à pas vous garantissent de recueillir toutes les données dont vous avez besoin, quand vous en avez besoin
Le MDA-550 est conçu pour vous aider à tester et réparer rapidement et facilement les problèmes typiques sur les variateurs de vitesse à onduleur triphasés et monophasés. Les informations à l´écran et les conseils de configuration pas à pas facilitent la configuration de l´analyseur et vous procurent les mesures du variateur de vitesse dont vous avez besoin pour prendre rapidement les meilleures décisions en matière d´entretien. De l´alimentation d´entrée au moteur installé, le MDA-550 fournit la capacité de mesure pour dépanner rapidement le variateur de vitesse.
